Вентиляция

Производительность
10 Па - 1000 м3/ч
20 Па - 1500  м3/ч
40 Па - 2000 м3/ч
размер рамки - 598*325 мм
размер внутренний 548*260 мм

В комплекте с дефлектором.
Рекомендуют использовать в помещениях с препятствиями или балками.

размер рамки 600*300 мм
размер внутренний 545 * 260 мм

34409140 Приточный клапан 1500
34409140.01 Приточный клапан 1500 с дефлектором
34409145 Приточный клапан 3500
34409145.01 Приточный клапан 3500 с дефлектором

Размер: 1380х1380х437мм
Объем воздуха при 0 Па: 41000 м³/ч
Объем воздуха при 25 Па: 36400 м³/ч
Объем воздуха при 50 Па: 30500 м³/ч
Напряжение: 380V
Фаза: 3
Сила: 1.1 kW


✔️  Эффективный вентилятор с очень большим диаметром
✔️  Высокая производительность при низком энергопотреблении
✔️  Заслонка открывается за счет потока воздуха и остается открытой благодаря противовесам, минимальному сопротивлению воздуха
✔️  Двигатель без вентилятора охлаждения, очень прост в обслуживании
✔️  Прочная конструкция с высококачественным покрытием и устойчивыми к коррозии деталями
✔️  Доказанная надежность, высокая эффективность и применимость в самых экстремальных условиях

0 Pa    12300 m3/h
50 Pa    10400 m3/h
Voltage    230V
Phase    1 ~
Frequency    50 Hz
Power consumption    560 W
Nominal current    2.5 A
Speed    910 RPM
Min. ambient temperature    -25 °C
Max. ambient temperature    40 °C
Insulation Class    CL.F
IP Class    IP55
Weight    20.5 Kg
Packing dimensions    395 x 790 x 800 mm
Triac controller (E)    Yes
Transformer (T)    Yes
Frequency drive (F)    No
Impeller diameter    646 mm
Impeller blades    5
Impeller type    5
Impeller system    G
Impeller material    PG

нету сертификата на него!!!

Объем воздуха при 0 Па: 11800 м³/ч
Объем воздуха при 50 Па: 10400 м³/ч
Напряжение: 230/400 В
Фаза: 3
Частота: 50 Гц
Энергопотребление: 530 Вт
Номинальный ток: 2,29 / 1,3 А
Максимальный ток: 2,7/1,6 А
Минимальная температура окружающей среды: -25 °C
Максимальная температура окружающей среды: 40 °C
Класс изоляции: CL.F
Класс IP: IP55
Вес: 19,0 кг

0 Па    12200 м3/ч
50 Па    10300 м3/ч

Технические данные
Напряжение    230/400В
Фаза    3 ~
Частота    50 Гц
Потребляемая мощность    560 Вт
Номинальный ток    2,1/1,2 А
Скорость    905 об/мин
Мин. температура окружающей среды    -25°С
Максимум. температура окружающей среды    40°С
Класс изоляции    КЛ.Ф
IP-класс    IP55
Масса    14,5 кг
Размеры упаковки    400 х 720 х 720 мм

Варианты управления
Симисторный контроллер (E)    Нет
Трансформер (Т)    Да
Частотный привод (F)    Да

Детали вентилятора
Диаметр рабочего колеса    646 мм
Лопасти рабочего колеса    5
Тип рабочего колеса    5
Система рабочего колеса    грамм
Материал рабочего колеса    PG

0 Па    21300 м3 / ч
50 Па    16500 м3 / ч
Технические данные
вольтаж    230 / 400В
фаза    3 ~
частота    50 Гц
Потребляемая мощность    730 Вт
Номинальный ток    2,6 / 1,5 А
скорость    860 об / мин
Минимум температура окружающей среды    -25 ° C
Максимум. температура окружающей среды    40 ° C
Класс изоляции    CL.F
Класс IP    IP55
Вес    19,2 кг
Варианты управления
Симисторный контроллер (E)    нет
Трансформатор (Т)    да
Частотный привод (F)    да
Детали вентилятора
Диаметр рабочего колеса    915 мм
Рабочие лопатки    3
Тип рабочего колеса    8
Импеллерная система    грамм
Материал рабочего колеса    PG

Подробности о продукте

Объем воздуха при 0 Па (0,00 дюймов вод. ст.)    17300 м³/ч
Объем воздуха при 50 Па (0,2 дюйма вод. ст.)    14200 м³/ч
Напряжение    230 В
Фаза    1
Частота    50 Гц
Потребляемая мощность    590 Вт
Номинальный ток    2,70 А
Максимальный ток    3,6 А
Кос Фи    0,97
Мин. температура окружающей среды    -25 °С
Макс. температура окружающей среды    40 °С
Класс изоляции    CL.F
Класс IP    IP55
Масса    19,4 кг

Свойства рабочего колеса

Диаметр    908 мм
Лезвия    3
Тип    8
Система    Г
Материал    ПГ
Параметры управления

Симисторный контроллер (E)    Да
Трансформатор (Т)    Да
Частотный привод (F)    Нет

Для горизонтального или вертикального монтажа
Подходит для работы при температуре окружающей среды до 40°C
Двигатель вентилятора защищен от воды и пыли, IP55
Низкий уровень шума
По запросу подходит для работы при температуре окружающей среды до 70 °C
Комплект крепежных элементов для монтажа на трубах
Энергосберегающая технология ECplus
Трубчатые вентиляторы для применения под высоким давлением

Объем воздуха при 0 Па: 8300 м³/ч
Объем воздуха при 50 Па: 7100 м³/ч
Напряжение: 230 В
Фаза: 1
Частота: 50 Гц
Энергопотребление: 400 Вт
Номинальный ток: 1,80 А
Максимальный ток: 2.4 А
Минимальная температура окружающей среды: -25 °C
Максимальная температура окружающей среды: 40 °C
Класс изоляции: CL.F
Класс IP: IP55
Вес: 8,7 кг

Идет без аккумуляторов и барабана для троса/ремня !!!

Предназначен для открытия/закрытия приточных шахт или приточных форточек, а именно в системах вентиляции животноводческих помещений, так же сервопривод управляет системой тяг посредством двух тросов, регулируемых по длине.
Сервопривод iM60 24v укомплектован потенциометром обратной связи для определения занимаемого положения штанги, поставляется с 2 шкивами для наматывания троса и тяговым тросом соответствующей длины. Корпус сервопривода изготовлен из нержавеющей стали и высокопрочной пластмассы.

Напряжение: 24V
Сила тока: 0,8А
Частота электросети: 50/60Hz
Двигатель асинхронный
Ток постоянный
Мощность 20 Вт
Крутящий момент 60Нм
Скорость вращения вала -1,2 об/мин
Максимальное кол-во оборотов- 2,8
Управление
Вход питания (аналоговый вход): 0–10 В пост. тока (10–0 В пост. тока)
Корпус
Пластиковый корпус на винтах: IP 54
Размеры (Д x Ш x В): 284 x 237 x 182 мм

Подробности о продукте

Объем воздуха при 0 Па (0,00 дюймов вод. ст.)    8350 м³/ч
Объем воздуха при 50 Па (0,2 дюйма вод. ст.)    6350 м³/ч
Напряжение    230 В
Фаза    1
Частота    50 Гц
Потребляемая мощность    280 Вт
Номинальный ток    1,30 А
Максимальный ток    1,6 А
Кос Фи    0,94
Мин. температура окружающей среды    -25 °С
Макс. температура окружающей среды    40 °С
Класс изоляции    CL.F
Класс IP    IP55
Масса    12,2 кг

Свойства рабочего колеса

Диаметр    554 мм
Лезвия    6
Тип    4
Система    К
Материал    ПГ
Параметры управления

Симисторный контроллер (E)    Да
Трансформатор (Т)    Да
Частотный привод (F)    Нет

Объем воздуха при 0 Па: 16200 м³/ч
Объем воздуха при 50 Па: 12700 м³/ч
Напряжение: 230 В
Фаза: 1
Частота: 50 Гц
Энергопотребление: 530 Вт
Номинальный ток: 2,40 А
Максимальный ток: 3.4 А
Минимальная температура окружающей среды: -25 °C
Максимальная температура окружающей среды: 40 °C
Класс изоляции: CL.F
Класс IP: IP55
Вес: 19,3 кг

Объем воздуха при 0 Па: 8350 м³/ч
Объем воздуха при 50 Па: 7200 м³/ч
Напряжение: 230 В
Фаза: 1
Частота: 50 Гц
Энергопотребление: 400 Вт
Номинальный ток: 1,80 А
Минимальная температура окружающей среды: -25 °C
Максимальная температура окружающей среды: 40 °C
Класс изоляции: CL.F
Класс IP: IP55
Вес: 10,5 кг

Расход воздуха при 0 Па (0,00 дюйма) рабочая температура: 11500м³/ч
Расход воздуха при 50 Па (0,2 дюйма) рабочая температура: 9850м³/ч
Напряжение: 230В
Фаза: 1
Частота: 50Гц
Потребляемая мощность: 500Вт
Номинальный ток: 2,20А
Максимальный ток: 3,4А Cos Phi 0,98
Минимальная температура окружающей среды: -25°C
Максимальная температура окружающей среды: 40°C
Класс изоляции: CL.F
Класс защиты: IP55
Вес: 19,4кг
Диаметр: 630мм
Количество лезвий: 5
Симисторный контроллер (E): Да
Трансформатор (T): Да
Частотный преобразователь (F): Нет

Расход воздуха при 0 Па (0,00 дюйма) рабочая температура: 15300м³/ч
Расход воздуха при 50 Па (0,2 дюйма) рабочая температура: 13300м³/ч
Напряжение: 230/400В
Фаза: 3
Частота: 50Гц
Потребляемая мощность: 690Вт
Номинальный ток: 2,5 / 1,4А
Максимальный ток: 2,8/1,6А Cos Phi 0,7
Минимальная температура окружающей среды: -25°C
Максимальная температура окружающей среды: 40°C
Класс изоляции: CL.F
Класс защиты: IP55
Вес: 19,0кг
Диаметр: 709 мм
Количество лезвий: 5
Симисторный контроллер (E): Да
Трансформатор (T): Да
Частотный преобразователь (F): Нет

Объем воздуха при 0 Па: 21100 м³/ч
Объем воздуха при 50 Па: 17900 м³/ч
Напряжение: 230/400 В
Фаза: 3
Частота: 50 Гц
Энергопотребление: 760 Вт
Номинальный то: 2,7 / 1,6 А
Максимальный ток: 3,0/1,7 А
Минимальная температура окружающей среды: -25 °C
Максимальная температура окружающей среды: 40 °C
Класс изоляции: CL.F
Класс IP: IP55
Вес    :19,0 кг

Основные данные
установлен    установлен
Контакт термозащиты    Да
Тип конструкции    Монтаж труб
Камин    920 - BD и CL920

Номинальные данные
фазы    1    Ph
Номинальная частота [Гц]    50    Гц
контроль    Преобразователь частоты (с всеполюсным синусным фильтром)/симистор

Классификация
Класс защиты IP    IP54
Сертификаты    CE
Класс изоляции (DIN EN 60085)    Ф
Класс эффективности ErP    Е15

Номинальные данные 50 Гц
Номинальная электрическая мощность    0,94    кВт
Номинальное напряжение 1-фазное    230    в
Номинальный ток 1-фазный    4.2    А
скорость    840    об/мин
Температура окружающей среды    -25 - 55    °С
Уровень звуковой мощности Lw    74    дБ
Уровень звукового давления Lp    49    дБ

Объемный расход 50 Гц
Характеристическая кривая - 0 Па    24700    м³/ч
Характеристическая кривая - 10 Па    23634    м³/ч
Характеристическая кривая - 20 Па    22451    м³/ч
Характеристическая кривая - 30 Па    21262    м³/ч
Характеристическая кривая - 40 Па    19505    м³/ч
Характеристическая кривая - 50 Па    17961    м³/ч
Характеристическая кривая - 60 Па    16229    м³/ч
Характеристическая кривая - 70 Па    144

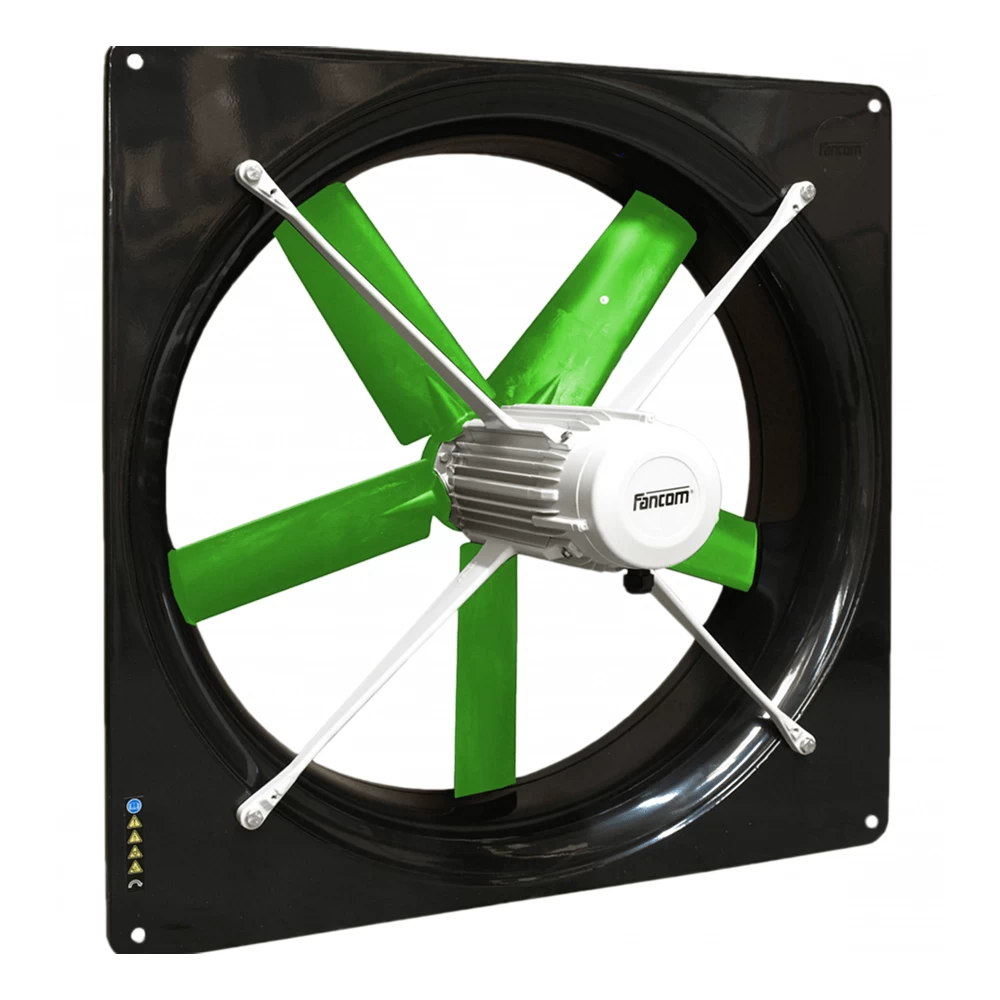

Вентиляторы Fancom с уровнем  классификации IP66, специально разработаны  для использования в животноводческих  помещениях. Вентиляторы Фанком имеют  алюминиевый корпус мотора, синтетический  или стальной с покрытием корпус и  синтетические лопасти. Вентиляторы Фанком  сочетают высокий объем подачи воздуха с  низкими уровнями потребления электроэнергии  и шума. И это не только хорошо для  вашего кошелька, но также увеличивает  срок службы и долговечность вентилятора.  Низкое энергопотребление и прекрасная  управляемость означает, что моторы работают  с более низкой рабочей температурой – что  также влияет на надежность! Fancom поставляет ряд вентиляторов, специально разработанных для использования в помещениях для животных. Вентиляторы доступны в диаметре от 35 до 145см, в виде настенного вентилятора или встроенного в дымоходный модуль.

Вентиляторы Fancom с уровнем  классификации IP66, специально разработаны  для использования в животноводческих  помещениях. Вентиляторы Фанком имеют  алюминиевый корпус мотора, синтетический  или стальной с покрытием корпус и  синтетические лопасти. Вентиляторы Фанком  сочетают высокий объем подачи воздуха с  низкими уровнями потребления электроэнергии  и шума. И это не только хорошо для  вашего кошелька, но также увеличивает  срок службы и долговечность вентилятора.  Низкое энергопотребление и прекрасная  управляемость означает, что моторы работают  с более низкой рабочей температурой – что  также влияет на надежность! Fancom поставляет ряд вентиляторов, специально разработанных для использования в помещениях для животных. Вентиляторы доступны в диаметре от 35 до 145см, в виде настенного вентилятора или встроенного в дымоходный модуль.

Вал 19*61 мм (шпонка)
1410 об/мин
P 1.1 кВт / 1,5 hP
230/400 V 50Гц

Взаимозаменяем с FM0114M1G8107

переменный ток
1.3кВт
по оси ориентировочно 65мм
многофазный

вольтаж - 24 v DC
нагрузка -5000 N
Скорость - 5 мм/с
ход - 450 мм
IP - 66
Мощность- 144W
Ампераж -3,5

Подходят к вентилятору V6E92A0M10100

Электроцилиндр можно использовать для открытия и закрытия стеновых клапанов, а также распределителей приточного воздуха.

Запчасть для сервопривода iM.60 - series

60-50-3331 - старый артикул,
ЗАМЕНА НА 60-50-3495!!!!!

60-50-3288 - старый артикул
60-50-3497 - замена
